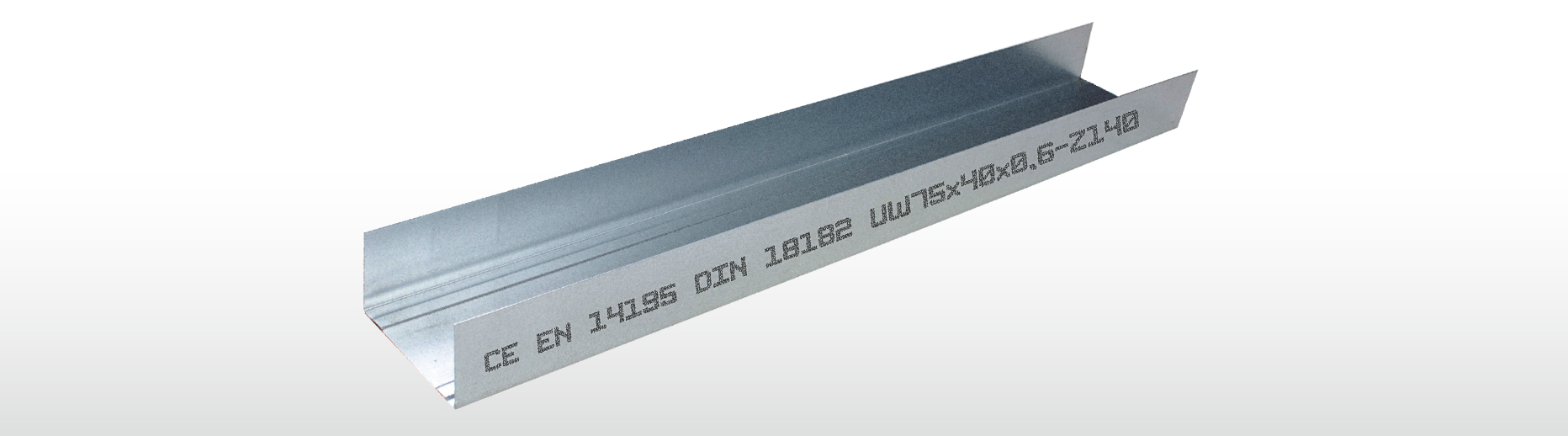

Trockenbau- und Rahmenprofile aus Metall mit hoher Steifigkeit in Verbindung mit CW-Ständerprofilen zur Erstellung eines umlaufenden UW-Rahmenprofils für die Erstellung von nichttragenden Wänden mit Gipskartonplatten. Die Jaha U-Wandprofile sind korrosionsgeschützt und entsprechen den Vorgaben der DIN 18182-1 und der DIN EN 14195. Die U-Wandprofile werden aus weichen unlegierten Stählen der Sorte DX51 mittels Kaltverformung hergestellt.
Typenangabe Abmessungen nach DIN 18182-1: A x B/C x Dicke
Typenangabe Abmessungen nach EN 14195: B/A/C
Anwendungsbereich:
UW-Profile werden am Boden und an der Decke befestigt (jeweils eines am Boden und eines an der Decke über die gesamte Länge der zu erstellenden Wand).
Produktbezeichnung Artikel- Nr. 52075:
Profil DIN 18182- UW 75 x 40 x 0,6 – Z 140 JAHA
Standardlängen Artikel- Nr./letzte 4 Stellen: 4000
Typbezeichnung nach DIN EN 14195:2011-11:
U/40/50/40; U/40/75/40; U/40/100/40
Baustoffklasse: A1; nicht brennbar
Material nach EN10346:
weiches unlegiertes Stahlband der Sorte DX 51 D+Z
Streckgrenze: 240 N/mm2
Korrosionsschutz, Flächengewicht:
mind. 140g /m2 zweiseitig (Z 140)
Materialdicke: 0,6 mm
Flanschbreite: (B) (C)
40 Steghöhe: (A) 50/75/100
Profilkennwert Iyy (nach EN 14195 Anhang B):
75: 76,55 x 103 mm4
Produktkennzeichnung:
CE JAHA EN 14195 DIN 18182 UW 75x40x0,6-Z140 (x) (y)
(x) = Materialcharge (y) = Produktionsdatum
Gewicht:
UW75=0,725 kg/m
Verpackungseinheit: 8 Stück
Großverpackung: 120 Stück
